产品说明

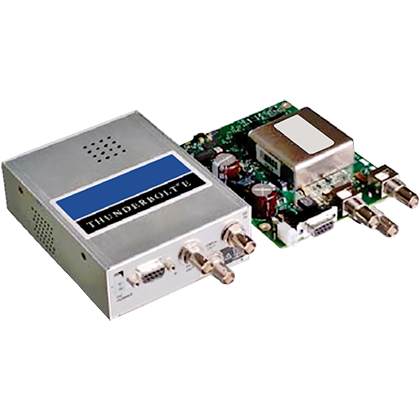

Thunderbolt E 是一款热卖了十年的 GPS 驯服钟产品，，，，它是面向无线网络架构推出的产品，，，这是第五代驯服钟产品，，，，它具有一个板载高品质双槽恒温晶振，，可提供增强的集成度和高可靠性，，，它特别适合无线工业应用，，并具备守时功能。。。Thunderbolt E 驯服钟输出一个 10 MHz 参考信号和一个 1 PPS 信号，，，其中 PPS 输出适用于授时精度在微秒以内的应用。。。
主要特点
● 双槽恒温晶振提供稳定的 10 MHz 和 1 PPS
● 板载 GPS 接收机和 10 MHz 恒温晶振
● 守时指标达 8 us / 天
|
性能指标 | |
|
卫星信号跟踪 |
GPS |
|
1 PPS 授时精度 |
UTC 15 ns (1-sigma) |
|
10 MHz 精度 |
1.16E-12 (一天平均值) |
|
数据更新率 |
1 Hz |
|
谐波 |
-40 dBc/Hz max |
|
杂散 |
-70 dBc/Hz max |
|
相位噪声 |
-115dBc/Hz @ 10 Hz |
|
接口参数 | |
|
串口 |
RS232 (DB9/M connector) |
|
协议 |
TSIP @ 9600 |
|

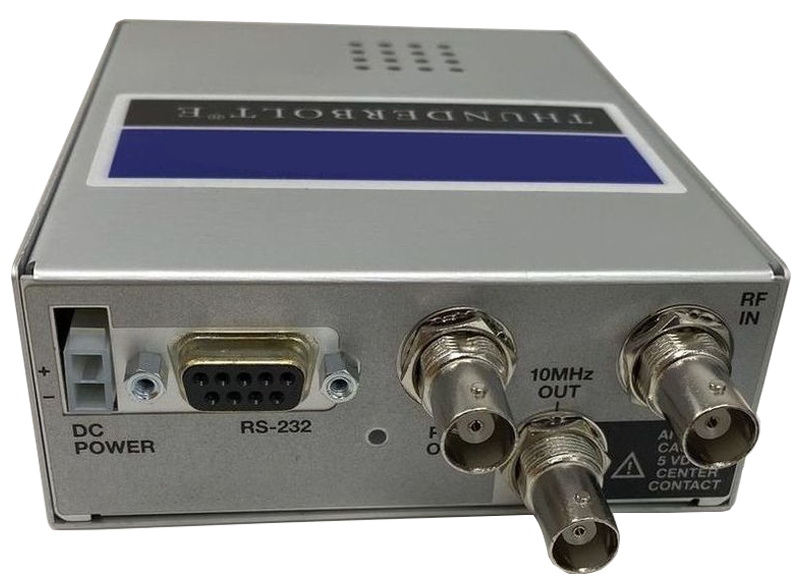

1 PPS |
BNC connector, 0V to 2.4V ±10% into 50 Ω 10 us wide pulse with the leading edge synchronized to UTC within 15 ns (1-sigma) |
|
10 MHz |
BNC connector, waveform is sinusoidal 7 dBm ±2 into 50 Ω |
|
物理参数 | |
|
封装 |
金属壳 |
|
尺寸 |
127 mm × 102 mm × 40 mm |
|
重量 |
285 g |
|
电气参数 | |
|
供电 |
19V – 34V ( 推荐 24V ) |
|
功耗 |
12W |
|
环境参数 | |
|
工作温度 |
-20°C to +75°C |
|
湿度 |
95% RH 无凝结 |
|
储存温度 |
-40°C to +85°C |
